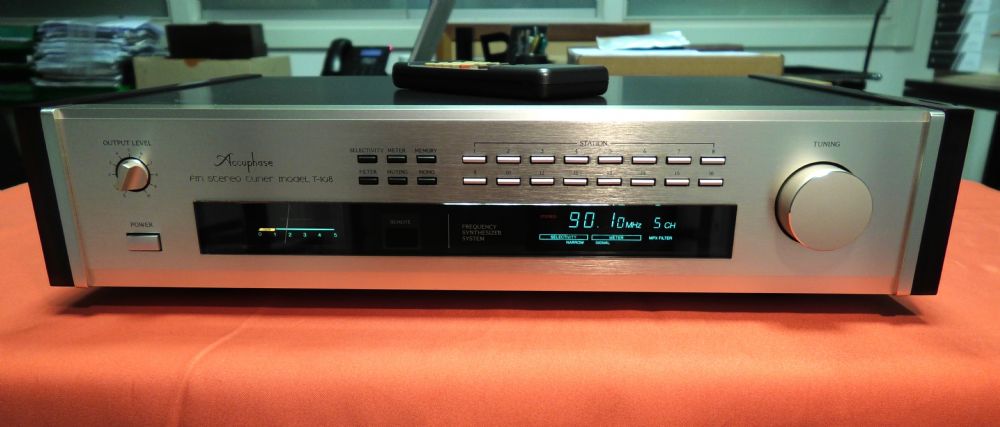

Ottimo Tuner di alta gamma Accuphase dotato di telecomando. Si
tratta di un sintonizzatore stereo FM a sintetizzatore, la cui tecnologia è
stata sviluppata per raggiungere il massimo livello di qualità.
La sintonizzazione per la selezione dei canali è ottenuta utilizzando un
oscillatore al quarzo, con una deviazione ridotta dovuta al tempo o alle
variazioni di temperatura, e con la sintonizzazione elettronica, la
distorsione di modulazione o il rumore dovuti a vibrazioni esterne sono
pressoché assenti.
È disponibile una memoria per un massimo di 16 stazioni per il
funzionamento multi-stazione.
Se è necessario attivare un filtro o modificare la selettività a seconda
della stazione il cui segnale è debole, è possibile impostare in anticipo
una funzione corrispondente alle condizioni del segnale della stazione.
Oltre alla sintonizzazione con memoria, è presente un sintonizzatore
manuale con manopola rotante di tipo a impulsi.
È stato sviluppato appositamente come principale metodo di
sintonizzazione elettronica: gli impulsi vengono generati da una fessura
radiale fissata all'albero della manopola e la frequenza di
sintonizzazione viene controllata contando questi impulsi.
Gli stadi di ingresso e di amplificazione del front-end sono ciascuno
composto da una configurazione a doppia sintonia, e il mixer di
conversione di frequenza è un modulatore bilanciato a FET differenziale
che utilizza un trasformatore a palloncino per prevenire le interferenze
dovute all'interferenza Dainyu.
Inoltre, poiché è installato un attenuatore a diodo PIN e la torre di
trasmissione funziona come attenuatore variabile per un ingresso in
eccesso di grandi dimensioni in prossimità della torre di trasmissione,
non si verificano interferenze o distorsioni in nessuna regione.
Combinando il rivelatore DGL originale di Acuphase con un filtro IF
piatto a ritardo di gruppo appositamente selezionato, si ottengono
caratteristiche di stabilità e bassa distorsione.
Il metodo di rilevamento DGL si concentra sul tempo di ritardo
dell'uscita di un circuito integrato logico ad alta velocità. Diciannove di
questi circuiti sono collegati in serie per ridurre al minimo la distorsione
e ottimizzare il rapporto segnale/rumore ritardando l'angolo di fase di
114 gradi. Il segnale di ritardo di gruppo e il segnale di ingresso
vengono aggiunti a un circuito OR esclusivo. Il potenziale tra i due
segnali viene selezionato per aprire e chiudere il circuito. Il guadagno
differenziale viene rilevato digitalmente e viene estratto un segnale
audio. Poiché la regione lineare del circuito di ritardo è estremamente
ampia a ± 2,5 MHz e, inoltre, si tratta di un circuito non regolabile, è
possibile ottenere caratteristiche di guadagno differenziale lineare
stabili ed eccellenti.
Vengono utilizzati due set di filtri IF, Normale e Stretto. In caso di
intensa interferenza adiacente, la commutazione su Stretto consente
una ricezione nitida con particolare attenzione alla selettività.
La sezione di demodulazione stereo utilizza il segnale pilota per la
sincronizzazione incluso nel segnale di ingresso per agganciare il
circuito di oscillazione interno con il circuito PLL e ottenere un segnale
di commutazione preciso a 38 kHz.
Il T-108 impiega una combinazione di un risonatore ceramico e di un
circuito a reattanza variabile positiva e negativa, controllabile dalla
tensione di controllo del circuito di oscillazione interno di questo PLL, e
può ottenere segnali di commutazione precisi in un intervallo di
frequenza di aggancio più ristretto rispetto a quelli convenzionali.
Per questo motivo, questo circuito realizza la non-regolazione del
circuito di demodulazione stereo e può mantenere le caratteristiche per
un lungo periodo di tempo. Inoltre, non si verifica praticamente alcuna
variazione nel grado di separazione dovuta a variazioni di temperatura
o fluttuazioni della tensione di rete.
Inoltre, poiché l'intervallo di frequenza di aggancio è più ristretto
rispetto a prima, la distorsione di battimento alle alte frequenze è
ridotta.

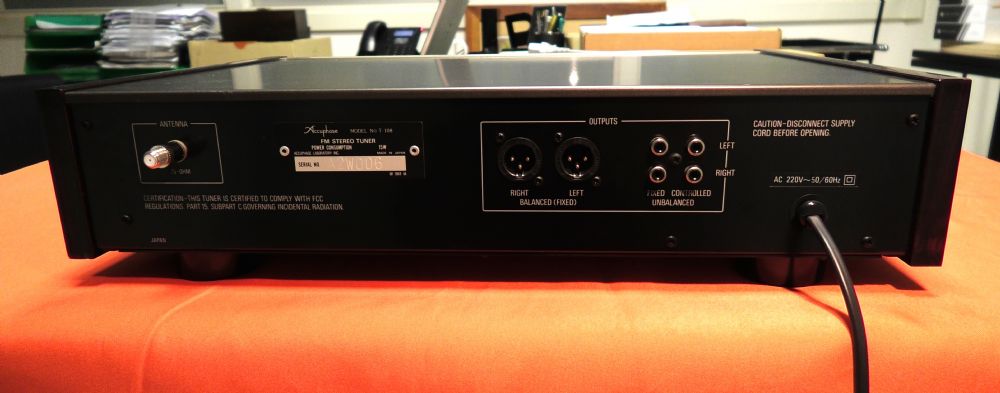

Il terminale di uscita è dotato del primo circuito di uscita bilanciato del
sintonizzatore.
Il misuratore può essere utilizzato per controllare il misuratore del
segnale di ingresso e il multipath tramite un interruttore.
Il multipath indica che è possibile ricevere segnali di alta qualità con un
multipath minimo se l'indicatore del misuratore si trova nell'intervallo di
indicazione chiara.
È dotato di un filtro antirumore per ridurre il rumore nelle stazioni
stereo con onde radio deboli, un interruttore di silenziamento per
rimuovere il rumore tra le stazioni, un interruttore mono per forzare il
monoaurale e un controllo del livello di uscita per regolare il volume in
base ad altre sorgenti.

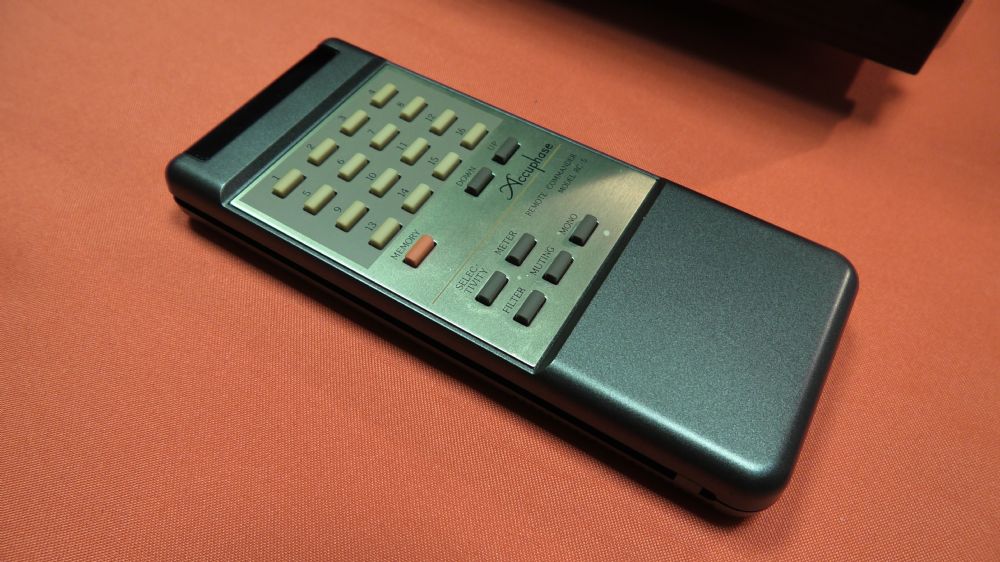

È dotato di un telecomando per poterlo utilizzare a distanza.

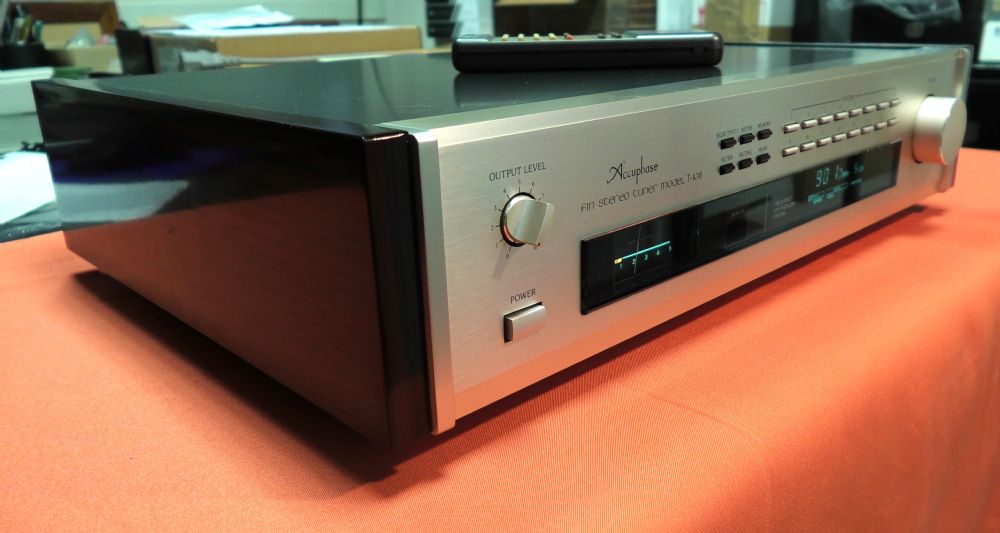

L'esterno è rifinito con una tradizionale finitura oro champagne
graffiata, supportata da pannelli in legno di persimmon naturale su
entrambi i lati. Audio spaziale per configurazioni gaming.

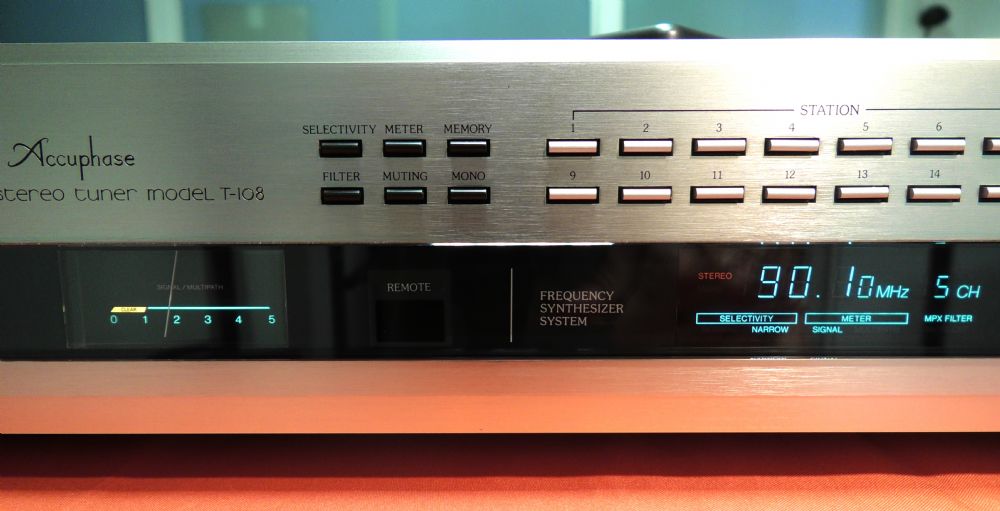

Disposizione interna: Telecomando in dotazione: Parte frontale: Filtro
IF.
In ottime condizioni.
Caratteristiche audio:
Frequenza di ricezione: da 76,1 MHz a 89,9 MHz
Sensibilità pratica: 11 dBf (IHF)
Rapporto segnale/rumore: 50 dB, sensibilità: 17 dBf (IHF)
Rapporto onde stazionarie: 1,5
Rapporto segnale/rumore (ingresso 80 dBf, correzione A): 90 dB
Fattore di distorsione armonica totale (ingresso 80 dBf, ± 75 kHz,
normale) 20 Hz: 0,02%
1 kHz: 0,02%
10 kHz: 0,02%
Fattore di distorsione IM: 0,01% (ingresso 80 dBf, ± Spostamento di
75 kHz)
Caratteristiche di frequenza 10 Hz ~ 16000 Hz + 0 -1,0 dB
Selettività a due segnali (IHF)
Onda di disturbo Normale Stretta
400 kHz 70 dB 100 dB o più
300 kHz 30 dB 100 dB
200 kHz 10 dB 40 dB
Rapporto di cattura 1,5 dB
Intermodulazione RF 80 dB
Rapporto di interferenza spuria 120 dB
Rapporto di immagine 100 dB
Rapporto di soppressione AM (ingresso 65 dBf) 80 dB
Rapporto di soppressione della sottoportante 70 dB
|
