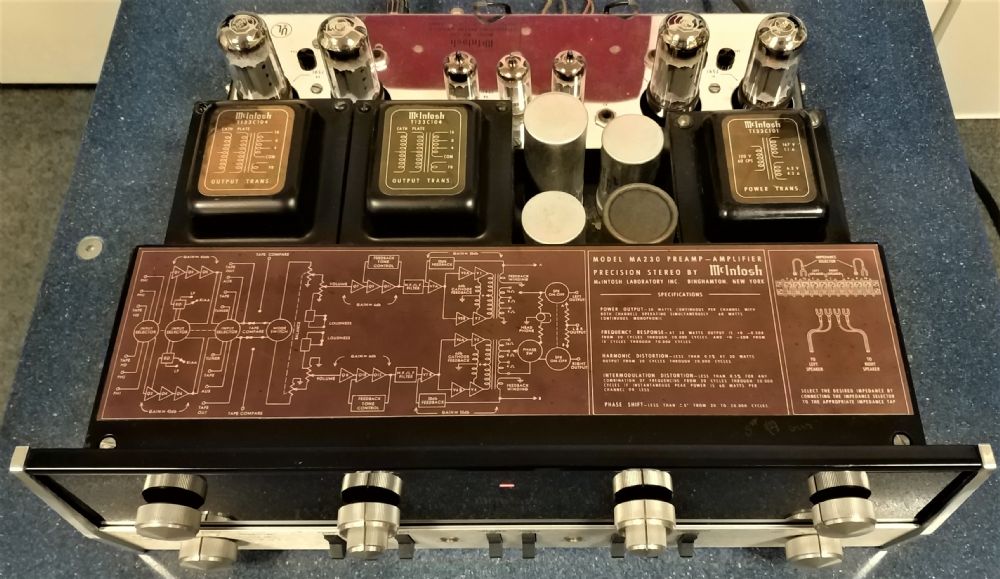

Amplificatore integrato vintage ibrido, con sezione pre a transistor e
finale a valvole. E' ben tenuto, revisionato, completo del proprio mobile
da incasso in legno Genuine American Walnut. Alimentazione diretta a
220 volts. E' un amplificatore raro e ricercato, non solo per
collezionismo. E' stato in produzione dal 1963 al 1967.
Ingresso per due giradischi.
Disponibili le istruzioni.
Monta valvole nuove Tung Sol 7591 - in dotazione delle valvole Nos
RCA 7643
Potenza Stereo da 30w / ch, mono da 60w.
Risposta 20-20kHz (+0 -0.5dB).
Distorsione 0,5%.
Rumore e ronzio -75 dB alto livello, -60 dB basso livello.
Impedenza di uscita 4, 8 e 16 ohm.
Fattore di smorzamento 10.
Sensibilità e impedenza di ingresso: alto livello 0,25 V a 250 k, phono
1,5 mV a 47 k, testina da 1,5 mV a 1 meg.
Uscita nastro da 0,25 V a 25 k.
Uscita L + R da 10 V a 5k.
Doppi controlli di tono concentrici da +18 dB a -18 dB.
Filtro LF 50Hz a 12dB / oct. Filtro HF 5k a 12dB / oct.
PANNELLO FRONTALE: pannello in vetro nella parte superiore. Oro
anodizzato sul fondo.
Selettore di ingresso: aux, tape, sintonizzatore, phono 1, phono 2 e
tape hd
Bassi e alti concentrico. Volume.
Selettore modalità: da L a L + R, da R a L + R, stereo rev, stereo,
mono (L + R), da L + R a L e da L + R a R.
Balance.
Interruttori a bilanciere: comp: RIAA o LP, da monitor a tape,
Fase: 0 o 180, altoparlante: acceso o spento,
alimentazione: acceso o spento,
Filtro LF: piatto o filtro,
Filtro HF: piatto o filtro,
Volume: piatto o compensato. Jack per cuffie. Indicatore di
alimentazione rosso.
PANNELLO POSTERIORE:
Uscite per 4, 8 e 16 ohm, tape L + R.
Ingressi di alto livello: nastro mon, aux, tape e sintonizzatore.
Ingressi di basso livello: ph 1, ph 2 e tape hd.
Prese CA: 2 commutate, 1 non commutata. Fusibile.
Valvole: 4-7591, 2-12AU7, 12AX7.
|
