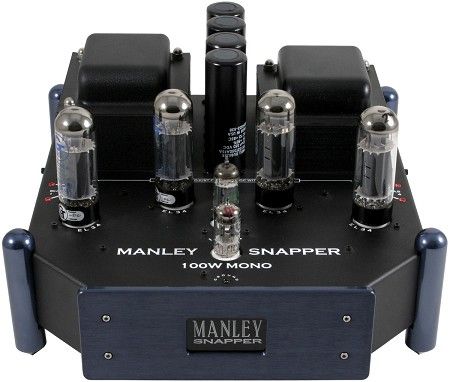

Nel 2002 abbiamo lanciato un pregiato monoblocco interamente
valvolare da 100 watt chiamato The Snapper® (e i nomi oceanici
continuano)! Un altro brillante progetto di Mitch Margolis, lo Snapper
presenta un quartetto di EL34 o 6CA7 in una topologia circuitale
completamente differenziale, inclusi gli stadi di ingresso e di pilotaggio.
Questo Snapper può essere pilotato completamente bilanciato tramite
gli ingressi XLR. Se il vostro preamplificatore dispone di uscite
bilanciate, questo amplificatore è il primo progetto Manley a
permettervi di sfruttare appieno i vostri XLR senza bisogno di circuiti di
ingresso bilanciati o trasformatori di ingresso aggiuntivi. In modo molto
intelligente, gli RCA sbilanciati possono essere utilizzati in alternativa in
questa speciale topologia con risultati altrettanto impressionanti.
La polarizzazione è semplice grazie a tutti i punti di misurazione e ai
trimmer posizionati sul ponte superiore, mentre il collegamento degli
altoparlanti è realizzato con robusti morsetti WBT.
Oltre tre mesi di prototipazione nel reparto Manley Magnetics hanno
portato alla creazione di un nuovissimo trasformatore di uscita, un vero
e proprio pezzo a 19 sezioni incredibilmente complesso. Lo Snapper®
eroga 100 watt a 10 cicli per tutto il giorno e ben 110 watt da circa 15
Hz fino a 40 kHz. Non lasciatevi ingannare dalle specifiche di risposta in
frequenza quando vi viene fornita una larghezza di banda incredibile,
misurata a... oh, cinque miseri watt. Stiamo parlando di larghezza di
banda a piena potenza! Servizio continuo. Vera potenza.
SPECIFICHE
Impedenza di ingresso RCA: 475 Kohm
Impedenza di ingresso XLR: 15 Kohm o 600 Ohm commutabili
Sensibilità di ingresso RCA: ingresso 750 mV = uscita 110 W
Sensibilità di ingresso XLR a 15Kohms: ingresso 1,5 V = uscita 110 W
Sensibilità di ingresso XLR a 600 Ohm: ingresso 2,4 V = uscita 110 W
(con sorgente da 600 Ohm)
Guadagno RCA: impostato in fabbrica su 31 dB; intervallo = da 29,5 a
34,5 dB
Guadagno XLR: impostato in fabbrica a 25 dB
Feedback negativo: impostato in fabbrica su 9 dB di NFB globale
Potenza massima in uscita su 5 Ohm: 110 Watt (1,5% THD a 1 kHz)
Potenza massima in uscita su 8 Ohm: 100 Watt (1,5% THD a 1 kHz)
Rapporto segnale/rumore Rif. 1W: Tipicamente 90 dB A-WGT 20-20K
Rumore di fondo: in genere 105μV = -77 dBu A-WGT
in genere 388μV = -66 dBu non pesato
Gamma dinamica: 98 dB
THD+rumore a 1 W: inferiore allo 0,1%
Risposta in frequenza a piena potenza 110W: da 15 Hz a 40 kHz FLAT
Risposta in frequenza a 5 W su 5 Ohm: da 10 Hz a 65 kHz FLAT, -3 dB
a 100 KHz
Carico altoparlanti consigliato: ottimizzato per 5 Ohm
Impedenza di uscita effettiva: 1,5 Ohm
Consumo energetico (inattivo): 170 Watt (1,4 A a 120 V CA)
Consumo energetico (a piena potenza 110 W): 336 Watt (2,8 A a 120
V CA)
Tensione di rete operativa: impostata in fabbrica per il funzionamento a
100 V, 120 V o 220-240 V CA in base alla tensione di rete del paese di
destinazione originale.
Tensione di rete operativa: modificabile mediante il ricollegamento del
trasformatore di potenza e la modifica del valore del fusibile.
Frequenza della tensione di rete: 50~ 60Hz
Complemento di tubi (per ogni telaio):
Tubo a vuoto di ingresso: 1 x 12AT7 (tubo anteriore a 9 pin)
Tubo a vuoto driver: 1x JAN NOS GE 7044 o 5687 (equivalente) (tubo
centrale a 9 pin)
Tubi a vuoto di uscita: 4 x Tungsol EL34B
Tensione B+: 570 V CC
Corrente di riposo del tubo di uscita: 30 mA
Imposta la polarizzazione per: 300 mVDC misurati su un resistore
catodico da 10 Ohm
Tipo di lampada: "FuseLamp" dimensioni 1/4" X 1 1/4", 12 volt, 0,15
amp; le unità costruite dopo il 5/2003 utilizzano LED bianchi
Valori e tipi di fusibili per SN#MSNP848 e inferiori:
Funzionamento a 120 V CA: MDL o MDA 4 A / 250 Volt SLO-BLO
dimensioni 1/4" X 1 1/4"
Funzionamento a 240 V CA: MDL o MDA 2 A / 250 Volt SLO-BLO
dimensioni 1/4" X 1 1/4"
Valori e tipi di fusibili per SN#MSNP849 e superiori:
120 V CA = 5 A/250 V SLO-BLO, 5 x 20 mm
240 V CA = 3,15 A/250 V SLO-BLO, 5 x 20 mm
FUSIBILE B+: MDA 1/2A Ceramic SLO-BLO dimensioni 1/4" x 1 1/4"
situato all'interno dell'amplificatore, sotto il trasformatore di uscita
Dimensioni: 15" di profondità x 13" di larghezza x 8,75" di altezza
Peso di spedizione ciascuno: 45 libbre
NOTE:
Prima del 2010, lo Snapper utilizzava un set di valvole diverso: 1
12AT7 (valvola d'ingresso), 1 5687/7044 (valvola driver) e 4 6CA7 EH
(valvole di potenza) per amplificatore (2 per coppia).
Se avete valvole di uscita EL34, utilizzate le 12AT7.
Se il vostro amplificatore utilizza valvole di uscita 6CA7, usate le 12AX7
(queste funzionano anche con le EL34).
Se i vostri Snapper sono di un'epoca precedente al 2010 e necessitano
di nuove valvole, contattate il nostro servizio clienti per maggiori
dettagli.
Dall'inizio del 2008, il valore del fusibile B+ è stato modificato da 0,4 A
(4/10 di Ampere o 400 mA) a 0,5 A (1/2 Ampere o 500 mA).
Stesso tipo e posizione all'interno dell'amplificatore. MDA 1/2 A
Ceramic SLO-BLO 1/4" x 1 1/4".
Si applica a tutti gli Snapper.
Gli utenti che possiedono Snapper con fusibili B+ da 4/10 di Ampere
possono sostituire i propri fusibili con il nuovo componente ad
amperaggio più elevato in caso di rottura del fusibile da 4/10 di
Ampere. Non è necessario sostituire il componente con uno da 1/2
Ampere finché/se il fusibile da 4/10 di Ampere esistente non si brucia.
|
